Introduktion

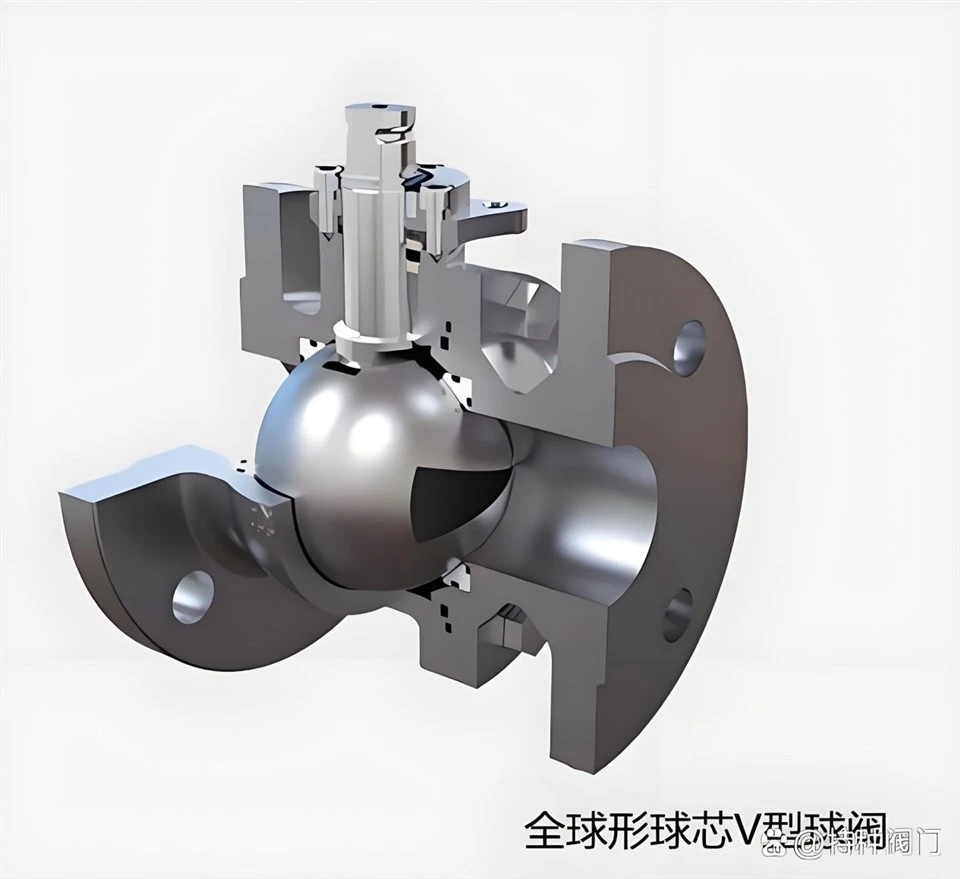

AV-portkulventil är en typ av ventil som integrerar flödesreglering och -avstängningskontroll genom en kula med en V--formad öppning. Det används i pipelinesystem som kräver både regleringsegenskaper och avstängningsfunktioner.-
Specifikation
|
Parameter |
Specifikation / Alternativ |
|
Modell |
P90VB eller OEM |
|
Konstruktion |
2-delad flänsad delad kropp (3-delad på begäran) |
|
Storlek |
1/2" – 8" (DN15–DN200) |
|
Gradering |
ANSI 150–600 / PN10–100 |
|
Material |
ASTM A216 WCB / ASTM A351 CF8 / ASTM A351 CF8M |
|
Säten |
Mjuk eller metallsittande |
|
Arbetstemperatur |
-196 grader till +400 grader |
|
Designstandard |
ANSI B16.34 / ASME VIII grad Div. 1 / EN 12516-1 |
|
Ansikte mot ansikte |
ASME B16.1 / EN 558-1 F4 (PN) / EN 558-1 F5 (PN) |
|
Stamdesign |
Anti utblåsning- |
|
Monteringsdyna för ställdon |
ISO 5211 |
|
Täthetsklass |
API 598 Cl. A / ASME B16.104 / FCI 70-2 Cl. VI / GOST 54808 Cl. A / EN 12266-1 / ISO 5208 |
Drag

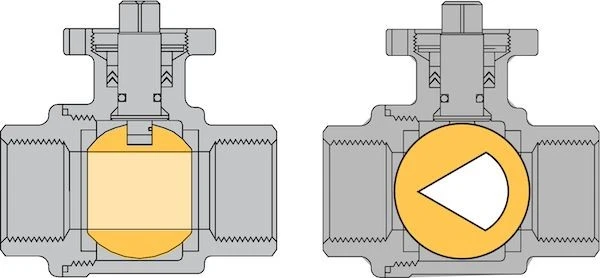

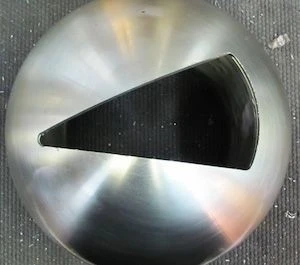

Inställbar flödeshastighet:Den V--formade öppningen ändrar gradvis sin kanalarea med rotation, och upprätthåller ett fast förhållande mellan flödeshastighet och öppningsgrad. Styrsystemet kan ställa in målflödet enligt öppningsgraden.
Förhindrar igensättning av partiklar:Den V--formade öppningskanten genererar skjuvning under öppning och stängning, skär av partiklar och fibrer som förs bort av vätskan, vilket minskar ansamling i ventilhåligheten och tätningsytan.
En ventil ersätter två:Tätningen uppfyller API 598 klass A och EN 12266-1 krav när den är stängd, vilket gör att samma ventilhus kan utföra både reglerings- och avstängningsfunktioner samtidigt.
Ansökningar
Petrokemikalier:Används i processpipelines för flödesreglering och mediaavstängning- vid behov.
Papper och massa:Används för flödeskontroll av fibrösa media, vilket minskar effekten av blockeringar på transporten.
Vattenbehandling:Används för distribution, reglering och isolering av media som innehåller suspenderade ämnen.
Kraft och industriella processer:Används för reglering, kontroll och underhållsisolering av ång- och processvätskesystem.
